Schrack Design 5.1 - ažuriranje koje se isplati

Da bi vaš rad bio još lakši, Schrack Design opremljen je i drugim korisnim funkcijama s novim ažuriranjem:

  • Predlošci - s brzim uvodom i tažilicoma
  • Oznake strujnih krugova - podesive za optimalni tisak
  • Uvoz i izvoz makronaredbi - moguće je među korisnicima dijeliti makro blokove
  • Daljnja poboljšanja standardnih funkcija.


Preuzmite sad

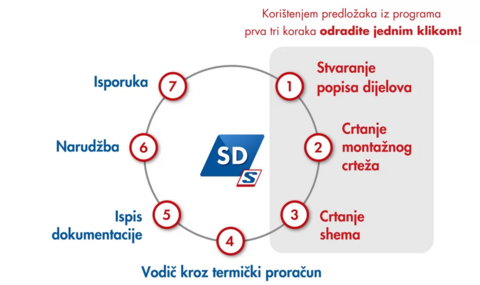

Odaberite i prilagodite gotove planirane razdjelnike tvrtke Schrack Technik i razdjelnik za vaš projekt je spreman.

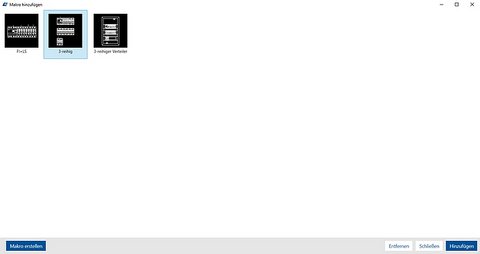

Stvorite makronaredbe jednom za komponente razdjelnika koje su vam potrebne svakodnevno spremite ih kao makronaredbu i koristite ih ponovno.

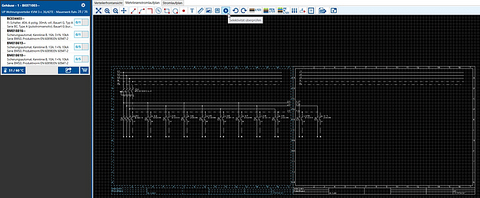

Provjerite selektivnost planiranja pomoću nove značajke Selektivnost

Daljnja poboljšanja standardnih funkcija

Iskoristite ove prednosti:

  • Projektiranje prema BAS EN61439: Provjerom snage gubitaka Vašeg razdjelnika prema IEC TR 60890 zadovoljavate normu BAS EN61439 (ovu normu mora zadovoljiti svaki novi i adaptirani elektroinstalacijski razdjelnik) - time ste pouzdano na sigurnoj strani.
  • Trenutni termički proračun: Pri projektiranju elektro razdjelnika program vrši trenutni termički proračun i nadzor porasta temperature unutar razdjelnika. Termički proračun se radi prema normi BAS EN61439. Proračun razlikuje postrojenja do 630A te ona od 630A do 1600A. Kod postrojenja od 630A do 1600A, proračun se vrši u slojevima po visini ormara. Schrack Design provjerava da li su zadovoljeni uvjeti u temperaturnom sloju u kojem je komponenta ugrađena. Dodatno, nudi i grafički prikaz u kojem je bojom označeno da li obzirom na temperaturu mjesto ugradnje komponente zadovoljava uvjete ili ne
  • Automatski prijedlog razdjelnika: Na osnovu popisa ugrađene opreme Schrack Design automatski predlaže odgovarajući razdjelnik koji zadovoljava dimezijom i u kojem se oprema neće pregrijavati.
  • Automatski prijedlog ventilacije: Ukoliko se prekorači maksimalno dozvoljena temperatura unutar razdjelnika u projekt je moguće dodati ventilacijski sustav. Hlađenje se automatski proračunava i temperatura opada. Na osnovu odabranog razdjelnika i popisa ugrađene opreme Schrack Design automatski predlaže odgovarajuću ventilaciju koja zadovoljava propisane uvjete.
  • Automatsko crtanje višepolne sheme: Na osnovu izrađenog prednjeg pogleda (layout) razdjelnika, Schrack Design po želji može automatski izraditi višepolnu strujnu shemu.
  •  Dokaz - dokumentacija: Svi relevantni podaci, informacije o Vašem projektu i izabranim proizvodima kao i označna pločica objedinjeni su u jednom dokumentu spremnom za tisak.
  • Ispis natpisne pločice: Označnu pločicu iz Vašeg projekta možete bez problema ispisati i nakon toga zalijepiti na razdjelnik.
  • Popis pozicija i povezna lista: Popis pozicija u strujnom krugu referira se na kataloški broj Schrack proizvoda što naravno olakšava spajanje i montažu. Povezna lista dodatno olakšava održavanje i servisiranje razdjelnika.
  • Jednostavna narudžba: Definirajte razdjelnik, a mi Vam isporučujemo potrebne Schrack proizvode - jednim klikom dodajte odabrane proizvode u Vašu Schrack košaricu.

Po uspješnoj instalaciji program automatski ažurira bazu podataka proizvoda sa svim relevantnim parametrima i spreman je za izradu prvog projekta.

Kako bi naš alat Schrack Design bio još brži, jednostavniji i individualniji za korištenje, imamo novo ažuriranje za preuzimanje.

Dodana su sljedeća poboljšanja:

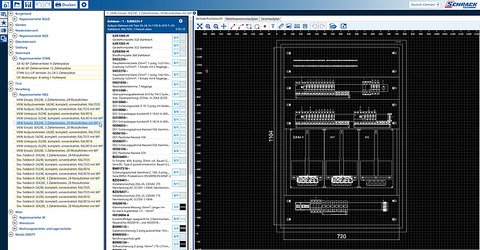

  • Predlošci razdjelnika (standardni razdjelnici spremljeni kao predlošci)
  • Selektivnost (provjera pred-osigurača s prekidačima)
  • Stvaranje makronaredbi (spremanje kombinacija proizvoda kao makronaredbi)
  • Daljnja poboljšanja standardnih funkcija

Kako bismo naš Schrack Design alat učinili još bržim, jednostavnijim i individualnijim za korištenje, dostupno je novo ažuriranje za preuzimanje.
Dodana su sljedeće funkcije:

  • registracija i promjena lozinke moguća bez webshop-a
  • prilagodljiv popis artikla iz strujne sheme (po abecedi, po rasporedu u shemi)
  • poboljšanja u strujnoj shemi (prečaci, AFDD,...)
  • popis artikala moguće minimizirati (brži posao)
  • novi simboli u strujnoj shemi
  • Novi simboli i jednostavnije kotiranje
  • Dodavanje prozora
  • Privremeno skrivanje popisa dijelova u razdjelniku
  • Smjer automatskog popunjavanja komponenata u razdjelnik
  • Promjena boje pozadine i mreže pri crtanju
  • Promjene u opcijama tiskanja
  • Automatsko crtanje shema
  • Automatsko crtanje jednopolne i višepolne sheme, samoorganizacija dijela sheme iza RCD sklopki i rastalnih osigurača
  • Otvaranje crteža u zasebnom prozoru za olakšan rad na dva zaslona
  • Izvoz u Excel – dvije opcije
  • Uvoz iz .csv datoteke omogućava jednostavno učitavanje karakterističnih dijelova projekta
  • Prilagodba montažnog mjesta pri zamjeni artikla događa se automatski – elementi se sami razmiču i približavaju pri zamjeni
  • Tablica mjesta kontakata sklopnika u shemi omogućava olakšano traženje kontakata kroz shemu.
  • Automatski prijedlog razdjelnika iz popisa ugrađenih dijelova
  • Automatski prijedlog ventilacije iz popisa ugrađenih dijelova
  • Automatsko crtanje višepolne strujne sheme
  • Join - automatska izlomljena linija. Program nastavlja tip linije na koju se veže.
  • Blok editor i u shemama i u prednjem pogledu razdjelnika
  • Izbor između A4 i A3 formata papira
  • Uređivanje vlastitog slijeda listova u dokumentaciji
  • Zadavanje vlastitih kratica (shortcut) za brži rad
  • Uređivanje prednjih ploča sustava Modul 2000
  • Uvoz i izvoz vlastitih proizvoda omogućava rad više ljudi s istim vlastitim proizvodima

Schrack Design neprestano proširuje svoje funkcije za još ugodniji rad i upotrebu alata.

Nova proširenja funkcija:

  • Termički proračun do 1600A uključujući grafički prikaz zagrijavanja
  • Jednostavno povezivanje simbola u shemi sa kutnim spojem
  • Dodavanje sabirnica u željenim dužinama
  • Odabir kabela u vodiču (korak br.3) za izračun toplote
  • Video upute dostupne izravno putem Schrack Design



Verzija 3.0 biti će automatski instalirana na sljedećem ponovnom pokretanju.



  • Unos vlastitih komponenata (izravno ili preko csv datoteke)
  • Korekcija fonta u mehaničkom pogledu
  • CE izjava o sukladnosti
  • Unos slika u crtež
  • Mogućnost kotiranja u crtežu
  • Obrada razdjelnika spojenih u niz ili jedan na drugi
  • Podešavanje duljine sabirnica u termičkom proračunu

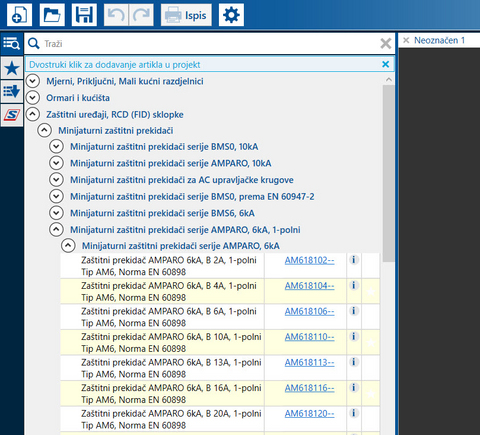

Odabir artikala

Baza podataka sadrži više od 10.000 artikala koji se primjenjuju za projektiranje i izradu elektro razdjelnika. Započnite svoj projekt izborom kućišta i nastavite dodavanjem svih potrebnih elemenata iz baze podataka.
U popisu artikala možete prilagoditi potrebne količine.

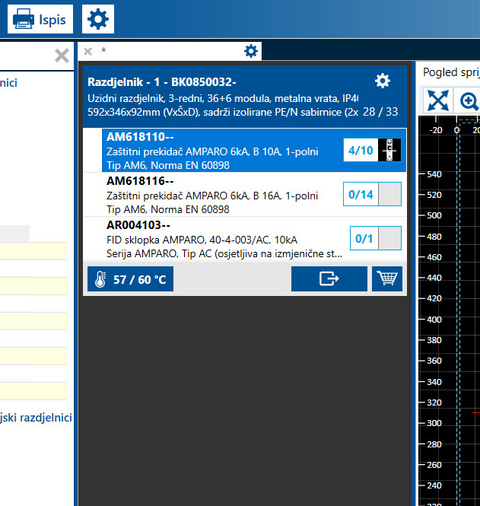

    Izrada popisa artikala

    U popisu artikala možete projektirati jedan ili više razdjelnika.
    Kroz samo nekoliko klikova možete dodati artikl, zamijeniti isti, mijenjati količine i naravno postaviti konfigurirani razdjelnik.

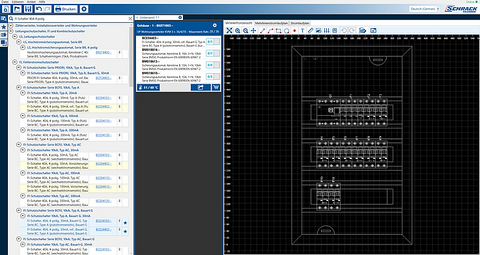

    Projektiranje frontalnog izgleda

    Simbole izabranih artikala koji ulaze u sastav razdjelnika povucite (drag and drop) jednostavno u prozorčić za projektiranje. Smjestite pojedinačne proizvode i projektirajte frontalni izgled Vašeg elektroinstalacijskog razdjelnika.

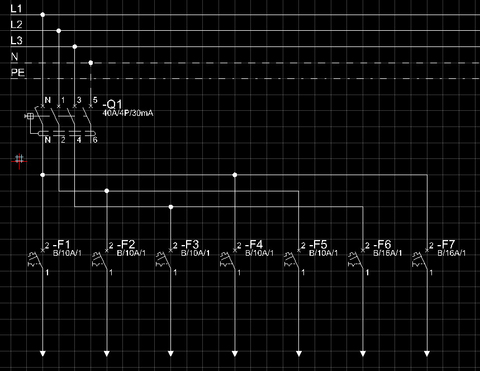

    Izradite jednopolnu ili višepolnu shemu Vašeg razdjelnika.
    Simbole artikala koji ulaze u sastav razdjelnika povucite (drag and drop) jednostavno u prozorčić za projektiranje. Različite dodatne funkcije omogućuju profesionalnu izradu sheme. Primjerice, izlazi se mogu jednostavno dopuniti ili umetnuti odgovarajući tekst.

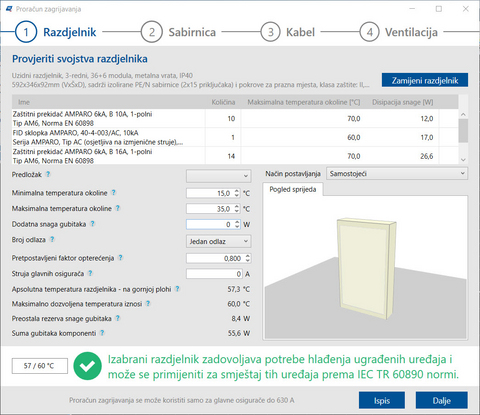

    Izrada termickog proracuna

    Odgovara li projekt normi i trebaju li se komponente prilagoditi, provjeravate klikom na "Proračun zagrijavanja". Dodatno se mogu prilagoditi i temperatura okoline kao i položaj ugradnje razdjelnika.
    Provedbom ovih provjera pouzdano ste na sigurnoj strani.

      EN61439 tiskanje izvješca

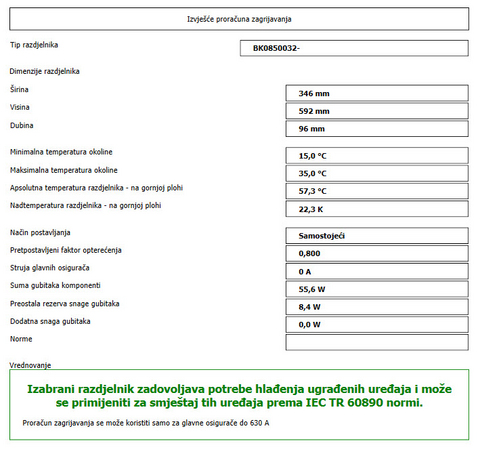

      Samo s dva klika možete tiskati projektnu dokumentaciju Vašeg razdjelnika prema IEC TR 60890. U dokumentaciji se nalazi frontalni izgled, shema spajanja, popis artikala i provjera prema IEC 890 + A1.
      Natpisna pločica elektroinstalacijskog razdjelnika je dodatno raspoloživa unutar dokumentacije.

      Izvoz i pohrana

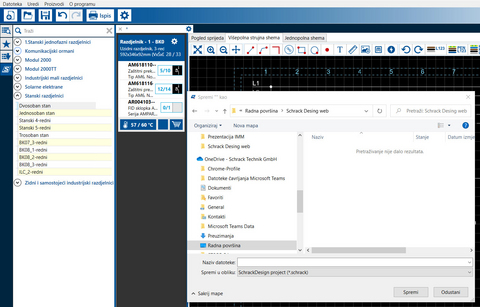

      Sukladno pravnim propisima dokumentacija razdjelnika se mora arhivirati i čuvati 10 godina. Popis artikala i dokumentacija se mogu izvesti ili pohraniti sa samo nekoliko klikova.

      Narudžba potrebnih elemenata

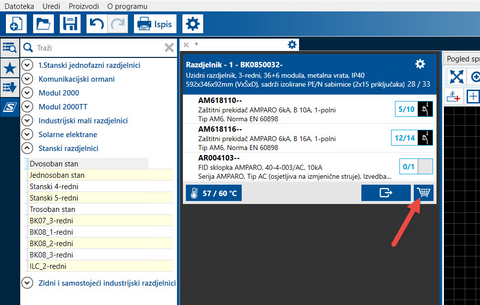

      Kada se elektroinstalacijski razdjelnik složi i prilagodi standardu, sve Schrack proizvode možete jednostavno naručiti putem Internet trgovine. Klikom na košaricu izrađujete popis artikala za kupovinu u Vašem osobnom Schrack Technik korisničkom računu.

      U radu opreme električnih razdjelnika, dio električne energije pretvara se u toplinsku energiju. Snaga električnih gubitaka zagrijava razdjelnik i opremu u njemu. Oprema smije trajno raditi u od proizvodjača definiranim uvjetima temperature okoline. Temperatura okoline opreme u razdjelniku zavisi o snazi gubitaka kao izvoru topline, a svakako i o efektivnom oplošju razdjelnika preko koje se toplina izračuje iz razdjelnika.

      Toplinska snaga koju emitira elektroinstalacijski razdjelnik ovisi o više čimbenika: o efektivnoj veličini gornje površine, o ugrađenim komponentama i o načinu postavljanja razdjelnika. Kućište koje slobodno stoji u prostoru oslobađa više topline nego ono koje je smješteno na zidu ili u niši.
      Propisani uvjeti i proračuni kako izračunati efektivnu površinu razdjelnika ovisno o mjestu njegova postavljanja, regulirani su prema međunarodnoj normi IEC TR 60890 i osnova su za ispunjavanje EN61439. Vi kao električar i Vaša tvrtka dužni ste ispuniti ovu normu.
