Schrack Technik BH d.o.o., Mostar

Schrack Technik nudi serijske i kompaktne samostojeće ormare za industrijsku primjenu.



Kompaktni ormari KT

F-KT--BA18 F-KT--BA18
Kataloški broj: F-KT--BA18
Dodaj u korpu
Pregledaj online
Preuzmi odmah!

Schrack prednosti

  • Robusna izvedba s patnetiranim perforiranim profilima
  • Kompatibilan s ILM sistemom prednjih panela
  • Široka paleta pribora

Serijski ormari AT

F-AT--BA18 F-AT--BA18
Kataloški broj: F-AT--BA18
Dodaj u korpu
Pregledaj online
Preuzmi odmah!

Pregled proizvoda





AC serijski ormari

Serijski i kompaktni ormari Schrack Technik za najzahtjevnije industrijske primjene. Zavarena kućišta sastoje se od posebnog hladno valjanog profila. Ovaj tehnološki proces u kombinaciji s patentiranim oblikom profila zadovoljava najviše zahtjeve čvrstoće i opterećenja. Serije AC i KC ormara mogu se koristiti bez dodatnog postolja zahvaljujući dizajnu donjeg okvira, čime se štedi prostor instalacije. Kako bismo izradili različite montažne površine i razine, nudimo širok izbor sistemskih dodataka za optimalno korištenje profila okvira.

Prednosti i karakteristike:

  • Stabilna konstrukcija s patentiranim šupljim profilom
  • Jednostruka/dvostruka vrata s ručkom i zaključavanjem u 4 točke
  • Šarke na desnoj strani za kućište s jednim vratima (lako se prebacuje na desnu ili lijevu montažu)
  • Prikladno za sustav prednjih ploča ILM
  • Širok asortiman dodatne opreme
  • Jednostavnost montaže
  • Pogodan za najrazličitije primjene
  • Prirubnica za uvod kabela s PU brtvom (ACBG) ili sa dvostrukom četkom (ACBGE) za AC/KC ormare širine 400, 600, 800, 1000 i 1200mm
  • Montaža: između profila okvira, donje ploče su zamijenjene pločama sa kabelskom prirubnicom
  • Materijal: pocinčani čelični lim debljine 1mm
  • Pakiranje: 1 komad s montažnim materijalom

ACCAB: Šine za sigurno fiksiranje dolaznih kabela u AC/KC ormare širine 400, 600, 800, 1000 i 1200mm

  • Montaža: iznad donje ploče na nižem bočnom profilu okvira ormara ili na montažnoj ploči
  • Materijal: pocinčani čelični lim debljine 2mm
  • Pakiranje: 1 par s montažnim materijalom

ACCAP: Šine za sigurno fiksiranje dolaznih kabela u AC/KC ormare širine 400, 600, 800, 1000 i 1200mm

  • Montaža: ispod donje ploče između nižih profila okvira ormara
  • Materijal: pocinčani čelični lim debljine 2mm
  • Pakiranje: 1 par s montažnim materijalom
  • Set za povezivanje serijskih ormara osigurava dodatnu stabilnost i čvrstoću prilikom podizanja te osigurava pravilan razmak među povezanim ormarima.
  • ACCCM040: set za povezivanje iznutra sadrži 4 kutna elementa i 6 ravnih elemenata s montažnim materijalom
  • ACCCI060: set za povezivanje iznutra i izvana sadrži 4 elementa s montažnim materijalom

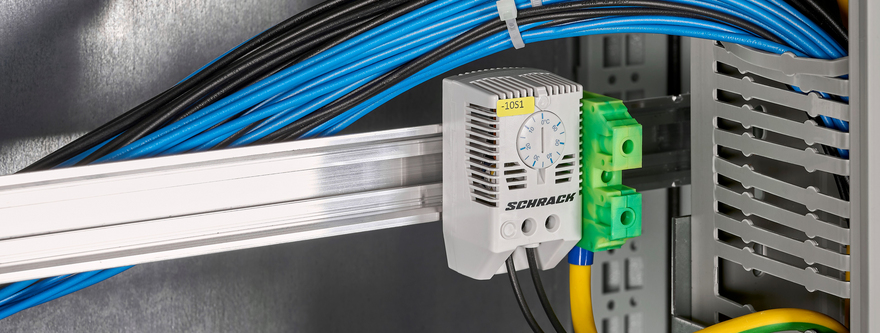

  • Termostati za reguliranje temperature ormara upravljanjem ventilatora i grijača. Ponuda termostata obuhvaća tri različite izvedbe i to sa radnim, mirnim ili preklopnim kontaktom. Dvofunkcijski termostat dizajniran je za upravljanje grijanjem i hlađenjem ormara kroz svoja dva kontakta (1 radni + 1mirni).
  • Način montaže: Uskočna montaža na 35mm profilne nosače

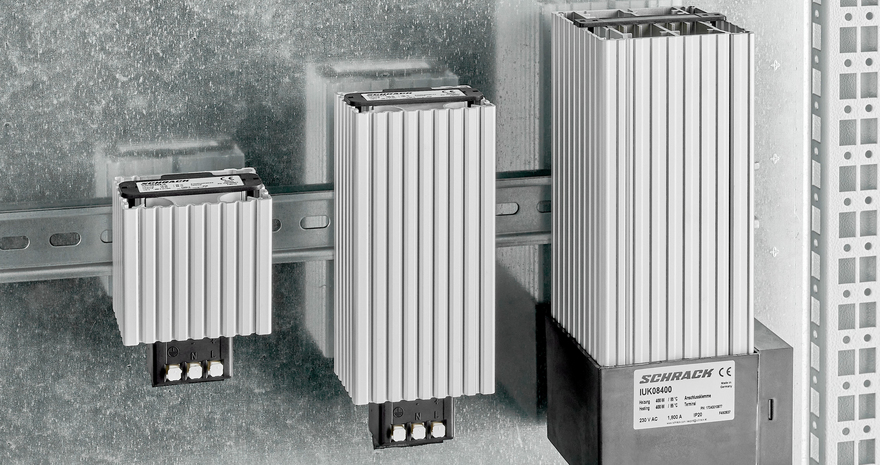

  • Radijalni grijači u kombinaciji s termostatom i higrostatom za izbjegavanje preniskih ili previsokih temperatura te visoke razine vlažnosti zraka u ormaru.
  • Snage od 10 do 150W osiguravaju uvijek dostatno snage za grijanje.

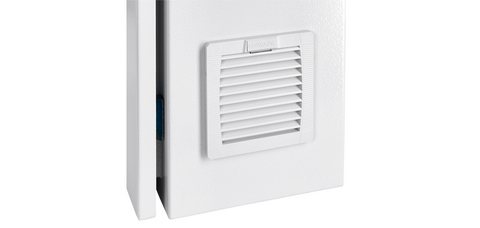

Pasivno ventilirani ormari hlade se prirodnom konvekcijom, koja ne zahtijeva prisilnu ventilaciju mehaničkim ventilatorima.

Zagrijane čestice zraka imaju nižu gustoću, dižu se u ormaru i tako uzrokuju kretanje zraka.

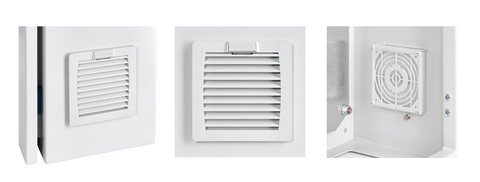

  • Montaža bez vijaka
  • Jednostavna izmjena filtera tijekom rada
  • S integriranom pjenastom brtvom za bolju zaštitu
  • Stupanj zaštite IP 54, NEMA Typ 12
  • UR- i UL-odobrenje

Savjet: Uvijek montirajte dva filtera iste veličine dijagonalno (npr. donji lijevi i gornji desni dio ormara). To omogućuje postizanje optimalnih performansi pasivnog hlađenja.





AC/KC pribor

  • Brza i jednostavna montaža pomoću 8 vijaka (dovoljan jedan čovjek)
  • Kontinuirana poliuretanska brtva za osiguranje IP55 zaštite kod zatvorenog kućišta
  • Materijal: čelični lim debljine 1,5 mm
  • Boja: RAL7035 (svijetlo siva)
  • Pakiranje: 2 bočne stranice s priborom za montažu
  • ACCLC: „Klik“ montažni profil u duljinama 400, 500, 600, 800, 1000, 1200, 1400, 2000 i 2200mm
    • -Širina profila: 90mm
    • Montaža: bočno na okvir ormara
    •  Pakiranje: 1 par s montažnim materijalom
  • ACCLF: montažni profil u duljinama 400, 500, 600, 800, 1000, 1200, 1400, 2000 i 2200mm
    • Širina profila: 41.2mm
    • Montaža: između okvira ormara
    • Pakiranje: 1 par s montažnim materijalom
  • ACCLH: profili za veće terete u duljinama 400, 500, 600, 800, 1000 i 1200mm
    • Širina profila: 87.5mm
    • Montaža: na okvir ormara
    • Pakiranje: 1 par s montažnim materijalom
  • Profili za kreiranje dodatne montažne površine s unutarnje strane vrata ormara
  • Raspoloživi u duljinama 600, 800 i 1000mm
  • Širina profila: 20mm
  • Montaža: u okvir vrata
  • Materijal: pocinčani čelični lim debljine 2mm
  • Pakiranje: 4 komada s montažnim materijalom
  • Za aktivaciju električnih uređaja prilikom otvaranja vrata ormara, npr. osvjetljenje, ventilacija, itd.
  • Montaža pomoću kutnika direktno na okvir vrata
  • Materijal:
    • Mikroprekidač: plastika
    • Montažni kutnik: počinčani čelični lim debljine 2mm
  • Kontakti: 1 radni (N/O) i 1 mirni (N/C)
  • Snaga uklapanja: 4A/400V AC
  • Stupanj zaštite: IP65
  • Klasa zaštite: II
  • Pakiranje: 1 mikroprekidač s montažnim kutnikom i montažnim materijalom

  • Za ormare širine: 400, 600, 800, 1000 i 1200mm

  • Raspoloživi u visini 100 i 200mm
  • Materijal: pocinčani čelični lim debljine 1.5mm
  • Boja: RAL9005 (crna – „Jet black“)
  • Pakiranje: prednji i stražnji element (par) s montažnim materijalom

Opće informacije: Moguća montaža dvaju podnožja visine 100mm, jedan na drugi

  • Za ormare dubine: 400, 500, 600 i 800mm

  • Raspoloživi u visini 100 i 200mm
  • Set uključuje i kutne elemente
  • Materijal: pocinčani čelični lim debljine 1.5mm
  • Boja: RAL9005 (crna – „Jet black“)
  • Pakiranje: lijevi i desni element (par), 4 kutna elementa s montažnim materijalom, predmontirano

Opće informacije: Moguća montaža dvaju podnožja visine 100mm, jedan na drugi

  • Ventilator i izlazni filter od lijevane termoplastike, samogasiv prema UL94VO, UV otporan
  • Montaža bez alata pomoću patentiranog 4-kutnog natičnog mehanizma
  • Jednostavna izmjena filtera zahvaljujući patentiranom natičnom mehanizmu
  • Promjena smjera strujanja zraka postiže se okretanjem ventilatora za 180°, pri isporuci postavljen za upuhivanje zraka u ormar (kod IUKNF1523A promjena smjera nije moguća)
  • Brzi priključak pomoću utičnih stezaljki
  • Stupanj zaštite: IP54 sa standardnim filterom, IP55 ugradnjom IUKM4x20 (kod IUKNF1523A to nije moguće)
  • RAL7035 (svijetlo siva)
