Schrack Technik nudi "all-in-one" rješenje elektro razdjelnika s ugradnim komponentama prema specifikaciji kupca.

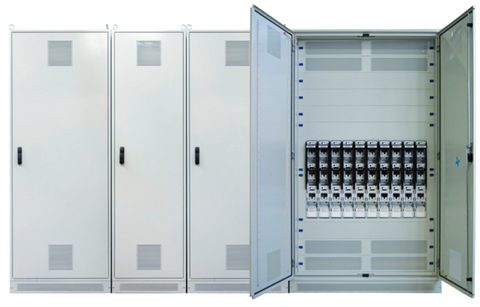

Modul 2000TT je moderan niskonaponski razdjelnik ispitan prema BAS EN 61439 normi za nazivne struje 630 - 1600 A. Dolazna polja su ispitana s MC4 kompaktnim prekidačima. Odlazna polja su ispitana s NV rastavnim prugama veličine 00 do 3. Stupanj zaštite je IP31 u standardnim dimenzijama modula 2000TT bez vrata do 1600A, a sve do 1250A moguća je izvedba i u zaštiti IP54. U isporuci su sadržani spojni elementi za mehaničko spajanje razdjelnika i elementi za spajanje sabirnica.
Modul 2000TT je tipski testirani niskonaponski napojni i upravljački ormar testiran prema BAS EN 61439 za primjene od 630 - 1600A.
Dolazna polja su testirana i opremljena fiksno ugrađenim MC4 kompaktnim prekidačima.
Odlazna polja su testirana sa NV rastavnim prugama veličine 00 do 3. Stupanj zaštite IP31 - u standardnim dimezijama, bez vrata, do 1600A / IP54 - moguć kod izvedbe do 1250A.
Mehanički spojni elementi i elementi za povezivanje sabirnica sadržani u isporuci.
Blokovi za distribuciju i upravljanje energijom su kombinacija jednog ili više niskonaponskih polja s uključenom opremom za mjerenje, nadzor, zaštitu i upravljanje kao i s mehaničkim vezama i konstrukcijskim dijelovima. BAS EN 61439-2 definira specifične zahtjeve energetskih i upravljačkih sklopova koji se tiču: nazivnog napona, da li se radi o fiksnim ili pokretnim/izvlačivim sklopovima sa ili bez kućišta; kod sklopova namijenjenih primjeni u proizvodnji, prijenosu, distribuciji i pretvorbi električne energije, te za kontrolu potrošnje električne energije; kod ormara projektiranih za primjenu u specifičnim pogonskim uvjetima kao i za ormare projektirane za električnu opremu na strojevima.
Modul 2000TT je moderna niskonaponska sklopna kombinacija za primjenu u opsegu od 630A do 1600A - testirana prema standardu IEC/EN 61439. Napojni paneli su projektirani i testirani sa trajno ugrađenim kompaktnim prekidačima veličine MC4. Odlazni paneli su testirani sa NH trakama veličine od 00 do 03. Stupanj zaštite IP31 moguće standardno bez vrata do 1600A, IP54 moguće do 1250A. Mehanički konektori za slaganje i priključci sabirnica su standardno uključeni u obim isporuke.
EN 61439-2
Kombinacija rasklopnih uređaja podrazumijeva kombinaciju jednog ili više niskonaponskih rasklopnih uređaja sa pripadajućom opremom za kontrolu, mjerenje, izvještavanje, zaštitu i regulaciju, uključujući sve električne i mehaničke veze i strukturne dijelove.
Norma EN 61439-2 definira posebne zahtjeve za električne sklopne i upravljačke uređaje s obzirom na:
Nazivni napon fiksnih ili pomičnih sklopnih i upravljačkih uređaja sa ili bez kućišta
Upotrebu u proizvodnji, prijenosu, distribuciji i transformaciji električne energije
Upravljanje radnom opremom koja troši električnu energiju
Posebne radne uvjete tijekom upotrebe
Električnu opremu strojeva.

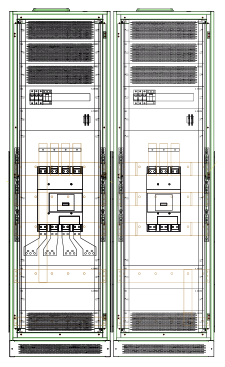

U slučaju djelimično montiranih kompaktnih prekidača, glavna sabirnica uključujući priključak na prekidač je prethodno montirana.
Ovi prekidači su proizvedeni i testirani u skladu sa standardom EN 61439, što znači da ne morate da vršite nikakve proračune toplote ili kratkog spoja.
Uključeni su i odgovarajući poklopci, koji sprečavaju slučajan dodir dijelova pod naponom.
Da biste kompletirali sistem, sve što treba da uradite je da montirate odgovarajući kompaktni prekidač.
Opcionalno, panel može biti opremljen mjernim uređajima i odvodnikom prenapona.
Savjet stručnjaka: Jedan prekidač veličine MC4 za sve struje od 630A do 1600A.
Kada birate prekidač za vašu primjenu, uvjerite se da su zaštita kabla i zaštita sistema ispravna.
U slučaju sklopivih NH izlaznih panela, glavna saibirnica je ugrađena, a rupe za pričvršćavanje BH rastavljača su već izbušene u odgovarajućoj mreži i opremljene maticama za laku montažu.
Ova polja su proizvedena i testirana u skladu sa standardom EN 61439, tako da ne morate vršiti nikakve proračune.
Uključeni su i odgovarajući poklopci, koji spriječavaju slučajno dodirivanje dijelova pod naponom. Paneli mogu biti opremljeni rastavljačima od veličine 00 do veličine 03 u zavisnsti od zahtjeva.
Expert tip:
Opcionalni umetci za ugradnju koji se sastoje od prednjih i bočnih panela spriječavaju dodirivanje dijelova po naponom.
Svaki set sadrži sve dijelove neophodne za potpunu zaštitu od dodira.
Uzemljenje između kućišta i prednjih ploča uspostavlja se lijevanim zasunom Module 2000 TT.
Dostupna su udubljenja za NH trake ili prekidač.
Prednji paneli sa sistemom ventilatora osiguravaju optimalno konvekcijsko hlađenje unutar razvodnika.
Expert tip: Prema EN 61439, svi metalni dijelovi električne razvodne table moraj biti povezani na uzemljenje. U sistemu za distribuciju instalacijskih umetaka Modul 2000TT, to je garantirano inovativnom metalnom bravom livenom pod pritiskom.
Neiskorišteni prorezi, npr. NJ trake, mogu biti zapečaćeni slijepim poklopcima (ISA05357--).
Schrack Technik vam nudi mogućnost da sami montirate sistem Module 2000TT prema vašim potrebama.
Kućište je ispitano u skladu sa EN 62208 za upotrebu u tipu testiranim Module 2000TT distributivnim sistemima.
Vaša tvrtka zadržava svu dodanu vrijednost
Sa MC4 setovima sabirnica dobijate sve komponente koje su vam potrebne da opremite prazan razvodnik Modul 2000TT sa glavnom sabirnicom prekidača.
Sabirnice su već prethodno savijene i izbušene kako bi se osigurala brza i precizna ugradnja u prazna kućišta Modul 2000TT.
Odgovarajući poklopci su već uključeni u setove, oni sprečavaju slučajno dodirivanje dijelova pod naponom.
Kombiniranjem praznih kućišta i kompleta sabirnica, moguće je da sami postavite željeni Modul 2000TT distributivni sistem bez potrebe za dodatnim testovima ili proračunima (proračuni toplote i kratkog spoja).
Sa NH kompletima sabirnica dobijate sve potrebne komponente za opremanje praznog razvodnika Modul 2000TT sa NH glavnom sabirnicom.
Sabirnice su već prethodno savijene i izbušene kako bi se osigurala brza i precizna montaža u praznim kućištima Modul 2000TT.
Odgovarajući poklopci su već uključeni u setove, oni spriječavaju slučajno dodirivanje dijelova pod naponom.
Kombiniranjem praznih kućišta i kompleta sabirnica, moguće je da sami postavite željeni Modul 2000TT distributivni sistem bez potrebe za dodatnim testovima ili proračunima (proračuni toplote i kratkog spoja).
Schrack Technik vam nudi mogućnost kupovine sistema Modul 2000TT kao “uradi sam” sistema.
Svi artikli su na lageru u našem logističkom centru. Unutar 7 dana poručeni artikli dostavljaju se u naše centralno skladište u Mostaru.
Prednosti:
Schrack Technik vam nudi mogućnost kupovine sistema Modul 2000TT kao poluproizvod razvodnog ormara.
Sve komponente se čuvaju u našem logističkom centru. Sve potrebne komponente mogu biti na vašoj lokaciji unutar 7 dana.
Sistem se može vrlo brzo sklopiti zahvaljujući unaprijed montiranom sistemu sabirnica.
Prednosti:
Schrack Technik vam nudi mogućnost kupovine potpuno sastavljenog sustava Modul 2000TT.
U tom slučaju, sve što trebate učiniti je unijeti sustav rasklopnih uređaja u niskonaponsku prostoriju i spojiti ga.
Schrack Technik pruža kompletnu dokumentaciju
Vaše prednosti na prvi pogled:
Sigurnost, pouzdanost, performanse i fleksibilnost - sve osobine koje su povezane sa NH osiguračima iz Schrack Technik-a.
V HRC linijski osigurači-rastavljači ispunjavaju sve zahtjeve moderne distribucije električne energije.
LV HRC linijski osigurači-rastavljači za ugradnju u transformatore osnova su za učinkovito upravljanje energijom.
Zahvaljujući širokom rasponu pribora i fleksibilnim mogućnostima spajanja, ovi proizvodi nude optimalno rješenje za sve primjene.
Vaše prednosti na prvi pogled:
